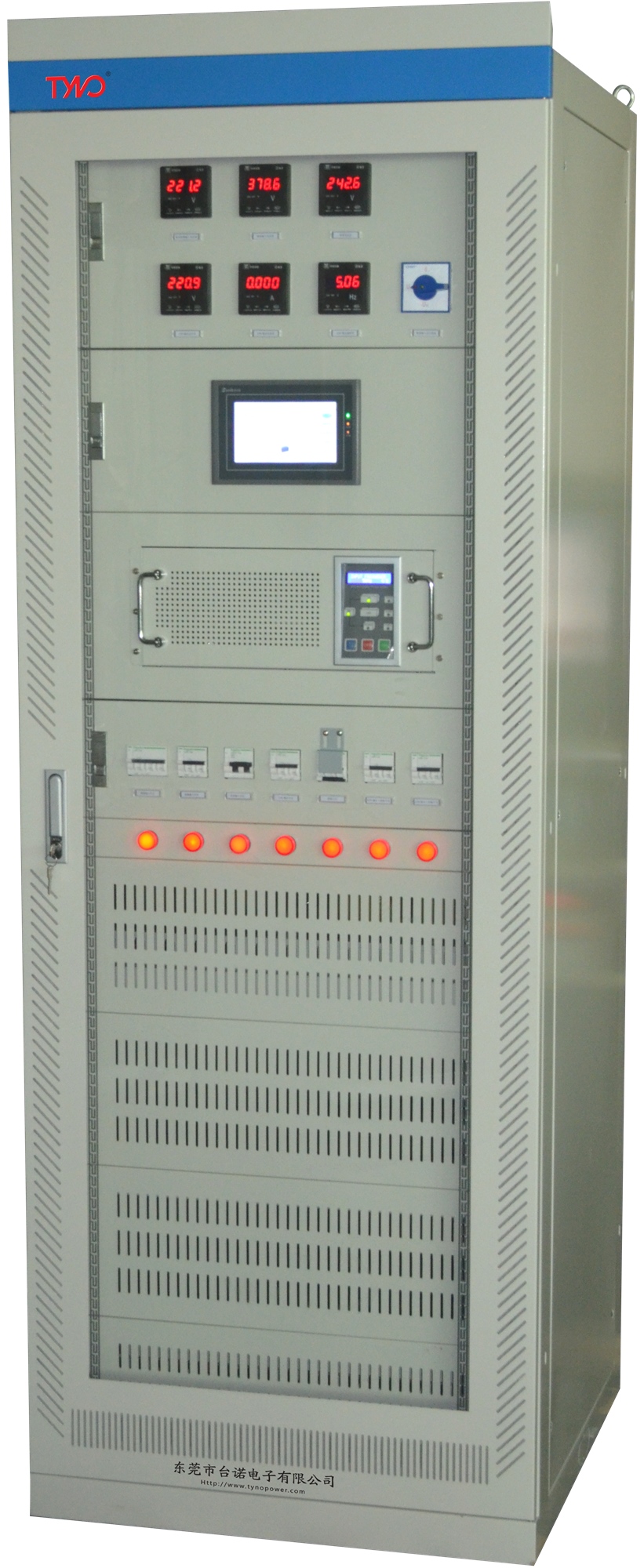

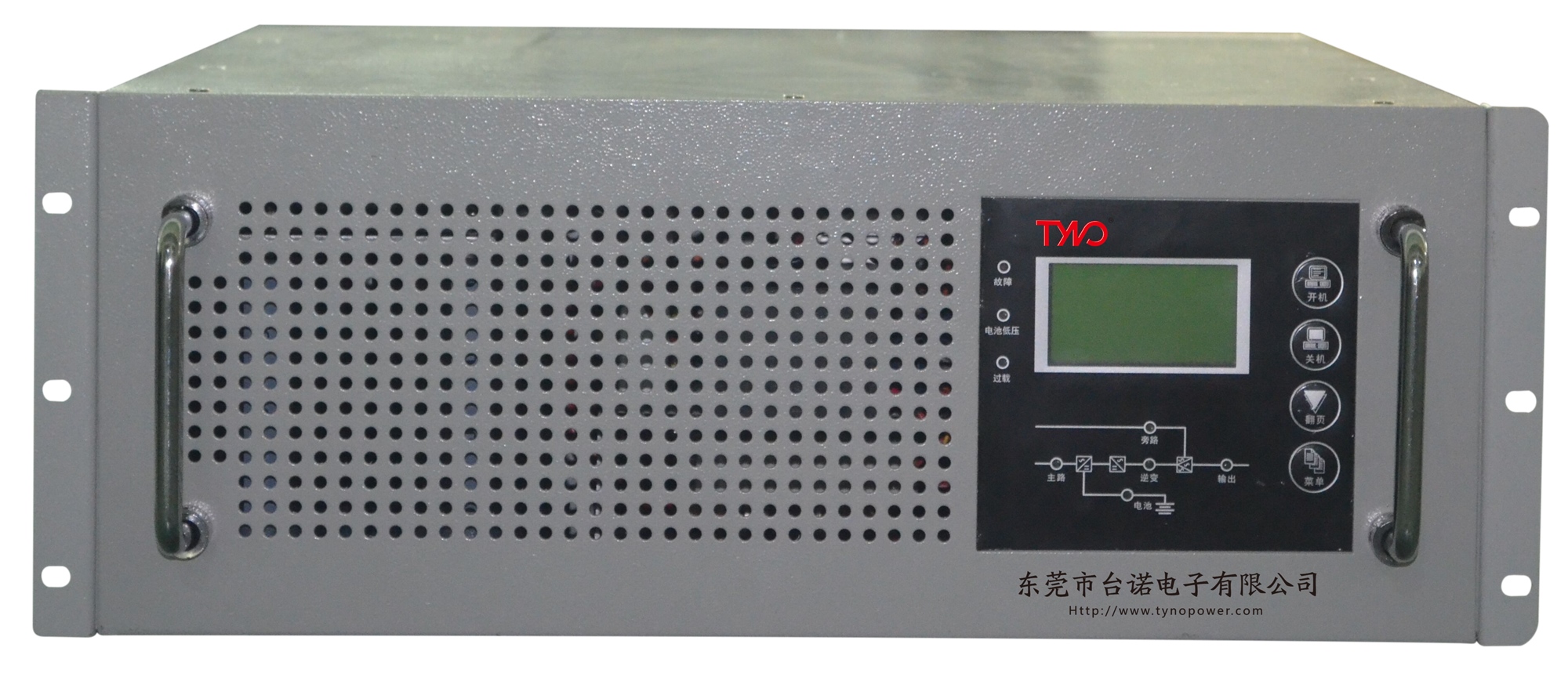

TT系列電力專用 UPS

TT系列電力專用 UPS

產品詳情

TT系列電力專用不間斷電源產品介紹

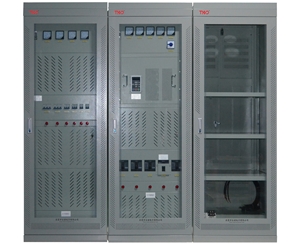

TT系列電力專用UPS、TB旁路穩壓柜、TX系列饋線柜是針對中國電力的發展需求,專為發電廠、變電站、配電所設計的電源產品,具有雙變換在線式、零轉換功能。主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時,單相220V(或三相380V)經過隔離、整流濾波后通過逆變器給負載供電;若交流電網輸入異常或斷電時,則由電力系統后備的直流屏經逆止二極管逆變供電,當直流屏欠壓或斷電時,靜態開關切換到旁路供電;市電恢復正常時,自動切換到市電逆變供電。若逆變器過載或故障時,轉為旁路供電,同時發出警告信號。



1.應用領域:

廣泛應用于發電廠、變電站、配電所等。



2.性能特點:

整流器

單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入,當市電電壓在±25%范圍波動,負載在100%的范圍內變化時,整流器輸出直流電壓穩定在±5%內。



逆變器

采用SPWM技術,通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓,就可以最大程度地降低失真,減小濾波器的體積,確保在負載變化時取得極好的動態特性。



直流屏

在市電欠壓或故障時,與直流端相聯的直流屏就會自動毫不間斷地供電,直流屏放電時會給出信號;在接近終止放電電壓時,系統將給出警示信號,如果放電至極限電壓,系統就會轉入備電運行。



市電/備電

在使用雙路交流(市電為主電,另外一組為備電)的機型時,市電異常或故障時,轉為備用電源供電。兩路交流輸入都故障時,才轉為直流屏供電。



靜態開關

靜態開關可不間斷地實現旁路與逆變的切換功能,切換可以自動完成,也可以通過手動完成。



智能監控

通過RS232/RS485、電量變送信號將UPS的工作狀態和數據實時地傳輸?shù)紻CS系統,實現智能監控。

3.原理框圖:



4.技術參數:



型號

TTD1-30KS

TTS6-120K

TTM6-120K



1-30KVA

6-120KVA

6-120KVA

   數

單相

三相

三相



單相AC220V±25%

三相AC380V±25%

三相AC380V±25%



50HZ±5%,60HZ±5%

頻率跟蹤速率

1Hz/S



標稱相電壓

單相AC220V±1%

單相AC220V±1%

三相AC380V±1%

標稱頻率

50Hz / 60Hz ± 0.05 (電池供電)

功率因數

≥ 0.8

波形

正弦波

總諧波失真

線性負載<2%,非線性負載<3%

過載能力

過載125%10min,過載150%1min,負載正常后自動恢復

峰值因數

3:1

市電斷電轉換時間

0ms

逆變/旁路轉換時間

≤1ms



直流電壓(電池)

DC110/220V



DC93-137V/184-275V





市電斷電

蜂鳴器每隔4秒鳴叫1次

市電異常

蜂鳴器每隔4秒鳴叫1次,市電模式指示燈閃爍

電池將耗盡

蜂鳴器每隔1秒鳴叫1次,電池模式指示燈閃爍,電池低壓燈亮



過載指示燈常亮,蜂鳴器長鳴

UPS異常

故障指示燈常亮,蜂鳴器長鳴

  內部保護裝置

直流電壓(電池)

電池低壓自動關機,市電恢復自動重啟,小型斷路器保護



超載(120—150%) 60秒后自動轉至旁路供電,負載正常后恢復

過溫度

UPS內部溫度>85℃自動轉至旁路

輸出短路

限流,自動關機,小型斷路器保護

UPS異常

自動轉至旁路,負載由市電供電

雜波濾波器

10~100KHz at 40dB; 100KHz~100MHz at 70dB

控制面板                                             LCD+LED

LCD顯示屏或觸摸屏

顯示UPS運行狀態,輸入、輸出電壓;輸入、輸出頻率;電池電壓;輸出功率(%);逆變器溫度

電池低壓指示燈

電池電壓低時亮

過載指示燈

過載時亮

故障指示燈

故障時亮

UPS狀態指示燈

市電模式;電池模式;逆變供電;旁路供電;UPS異常

滿載效率

91%

92%

95%

電腦通訊接口

RS232/RS485(遠程網絡監控選件)

運行溫度

-10℃ ~ 50 ℃

相對溫度

30% ~ 90%(無凝結)

運行高度

< 2000 m (每增加100m下降1%,最高4000m)

噪音

48 - 55dB

53 - 65dB

55 - 65dB

箱體顏色

灰白色7032/7035/黑色(可選)

尺寸(W x D x H)mm

800 x 600 x 2260/800 x 800 x 2260

1000 x 800 x 2260/1200 x 800 x 2260

主機重量

根據機器配置

干接點/RS485/網絡適配器(SNMP)/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜
/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸
